有朋友問小編，什么是FPC硬結合線路板，應該用在哪些產品，有些什么樣的優點，下面小編來詳細的說一說。

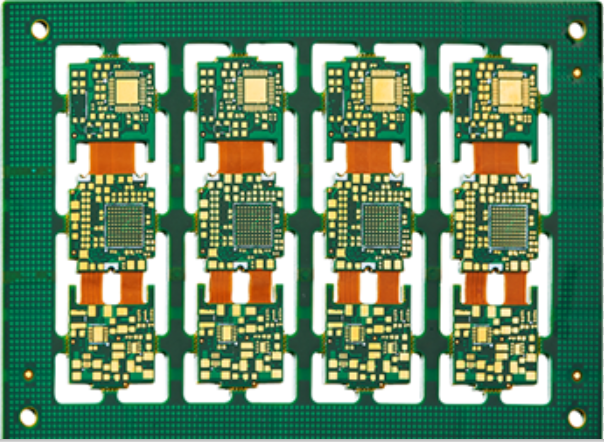

　　該類型通常是在一塊或二塊剛性PCB上，包含有構成整體所必不可少的FPC軟板。FPC軟板層被層壓在剛性多層PCB內，這是為了具有特殊電氣要求或為了要延伸到剛性電路外面，以朝代Z平面電路裝連能力。這類產品在那些把壓縮重量和體積作為關鍵，且要保證高可靠性、高密度組裝和優良電氣特性的電子設備中得到了廣泛的應用。

　　FPC多層軟硬結合板也可把許多單面或雙面FPC軟板的末端粘合壓制在一起成為剛性部分，而中間不粘合成為軟性部分，剛性部分的Z面用金屬化孔互連。可把可撓性線路層壓到剛性多層板內。這類PCB越來越多地用在那些要求超高封裝密度、優良電氣特性、高可靠性和嚴格限制體積的場合。

　　已經有一系列的混合多層FPC軟板部件設計用于軍用航空電子設備中，在這些應用場合，重量和體積是至關重要的。為了符合規定的重量和體積限度，內部封裝密度必須極高。除了電路密度高以外，為了使串擾和噪聲最小，所有信號傳輸線必須屏蔽。若要使用屏蔽的分離導線，則實際上不可能經濟地封裝到系統中。

　　這樣，就使用了混合的多層 FPC軟板來實現其互連。這種部件將屏蔽的信號線包含在扁平帶狀線FPC軟板中，而后者又是剛性PCB的一個必要組成部分。在比較高水平的操作場合，制造完成后，PCB形成一個90°的S形彎曲，從而提供了z平面互連的途徑，并且在x、y和z平面振動應力作用下，可在錫焊點上消除應力-應變。

　　以上就是小編整理的關于什么是FPC多層軟硬結合線路板的文章，希望大家對軟硬結合板有一個新的認識，如還有不清楚的地方，請聯系我司客服為您解答。
