柔性線路板是指什么

文章出處：誠暄fpc 人氣：作者：柔性線路板小編發表時間：2021-12-23 20:49:26

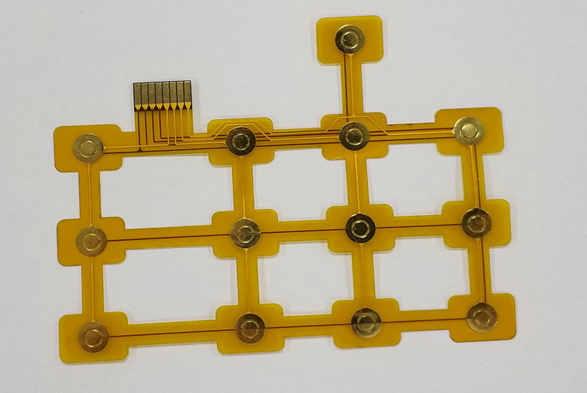

柔性線路板又稱軟板，是用柔性的絕緣基材制成的印刷電路。柔性電路提供優良的電性能，能滿足更小型和更高密度安裝的設計需要，也有助于減少組裝工序和增強可靠性。柔性電路板

　　柔性線路板又稱“軟板”，是用柔性的絕緣基材制成的印刷電路。柔性電路提供優良的電性能，能滿足更小型和更高密度安裝的設計需要，也有助于減少組裝工序和增強可靠性。柔性電路板是滿足電子產品小型化和移動要求的惟一解決方法。

　　可以自由彎曲、卷繞、折疊，可以承受數百萬次的動態彎曲而不損壞導線，可依照空間布局要求任意安排，并在三維空間任意移動和伸縮，從而達到元器件裝配和導線連接的一體化;柔性電路板可大大縮小電子產品的體積和重量，適用電子產品向高密度、小型化、高可靠方向發展的需要。

　　簡介

　　柔性線路板(Flexible Printed Circuit Board)簡稱“軟板"，行業內俗稱FPC，是用柔性的絕緣基材(主要是聚酰亞胺或聚酯薄膜)制成的印刷電路板，具有許多硬性印刷電路板不具備的優點。例如它可以自由彎曲、卷繞、折疊。

　　利用FPC可大大縮小電子產品的體積，適用電子產品向高密度、小型化、高可靠方向發展的需要。因此，F(xiàn)PC在航天、軍事、移動通訊、手提電腦、計算機外設、PDA、數字相機等領域或產品上得到了廣泛的應用。FPC還具有良好的散熱性和可焊性以及易于裝連、綜合成本較低等優點。

　　柔性印刷線路板有單面、雙面和多層板之分。所采用的基材以聚酰亞胺覆銅板為主。此種材料耐熱性高、尺寸穩定性好，與兼有機械保護和良好電氣絕緣性能的覆蓋膜通過壓制而成最終產品。雙面、多層印制線路板的表層和內層導體通過金屬化實現內外層電路的電氣連接。

　　柔性線路板的功能可區分為四種，分別為引線路 (Lead Line)、印刷電路 (Printed Circuit)、連接器 (Connector) 以及多功能整合系統 (Integration of Function)，用途涵蓋了電腦、電腦周邊輔助系統、消費性民生電器及汽車等范圍。

　　種類

　　1、單面板

　　采用單面PI敷銅板材料于線路完成之后，再覆蓋一層保護膜，形成一種只有單層導體的軟性電路板。

　　2、普通雙面板

　　使用雙面PI板敷銅板材料于雙面電路完成后，兩面分別加上一層保護膜，成為一種具有雙層導體的電路板。

　　3、基板生成單面板

　　使用純銅箔材料在電路制程中，分別在先后在兩面各加一層保護膜，成為一種只有單層導體但在電路板的雙面都有導體露出的電路板。

　　4、基板生成雙面板

　　使用兩層單面PI敷銅板材料中間輔以在特定位置開窗的粘結膠進行壓合，成為在局部區域壓合，局部區域兩層分離結構的雙面導體線路板以達到在分層區具備高撓曲性能的電路板。

　　優缺點

　　1、優點：

　　(1)可以自由彎曲、卷繞、折疊，可依照空間布局要求任意安排，并在三維空間任意移動和伸縮，從而達到元器件裝配和導線連接的一體化;

　　(2)利用FPC可大大縮小電子產品的體積和重量;

　　(3)FPC還具有良好的散熱性和可焊性以及易于裝連、綜合成本較低等優點，軟硬結合的設計也在一定程度上彌補了柔性基材在元件承載能力上的略微不足。

　　2、缺點：

　　(1)一次性初始成本高由于軟性PCB是為特殊應用而設計、制造的，所以開始的電路設計、布線和照相底版所需的費用較高。除非有特殊需要應用軟性PCB外，通常少量應用時，最好不采用。

　　(2)軟性PCB的更改和修補比較困難軟性PCB一旦制成后，要更改必須從底圖或編制的光繪程序開始，因此不易更改。其表面覆蓋一層保護膜，修補前要去除，修補后又要復原，這是比較困難的工作。

　　(3)尺寸受限制軟性PCB在尚不普及的情況下，通常用間歇法工藝制造，因此受到生產設備尺寸的限制，不能做得很長，很寬。

　　(4)操作不當易損壞裝連人員操作不當易引起軟性電路的損壞，其錫焊和返工需要經過訓練的人員操作.

　　分類

　　按照基材和銅箔的結合方式劃分，柔性電路板可分為兩種：有膠柔性板和無膠柔性板。其中無膠柔性板的價格比有膠的柔性板要高得多，但是它的柔韌性、銅箔和基材的結合力、焊盤的平面度等參數也比有膠柔性板要好。

　　所以它一般只用于那些要求很高的場合，如：COF(CHIP ON FLEX，柔性板上貼裝裸露芯片，對焊盤平面度要求很高)等。由于其價格太高，在市場上應用的絕大部分柔性板還是有膠的柔性板。由于柔性板主要用于需要彎折的場合，若設計或工藝不合理，容易產生微裂紋、開焊等缺陷。
