有朋友問小編，F(xiàn)PC出貨前是如何經過電氣性能測試的，都用了些什么設備工具，這里小編根據工廠的實際操作來詳細的說明。

　　品質良好的FPC，最基本的是它的電氣性能完好，否則，其他細節制作得再精良也無濟于事，該款FPC仍是一款不能使用的不良品。因此，生產商在出貨前，必須保證FPC的性能完好，這是毋庸置疑的。

　　為了保證FPC的性能完好，生產商對FPC進行檢驗測試，主要測試方法有飛針測試以及測試治具測試。

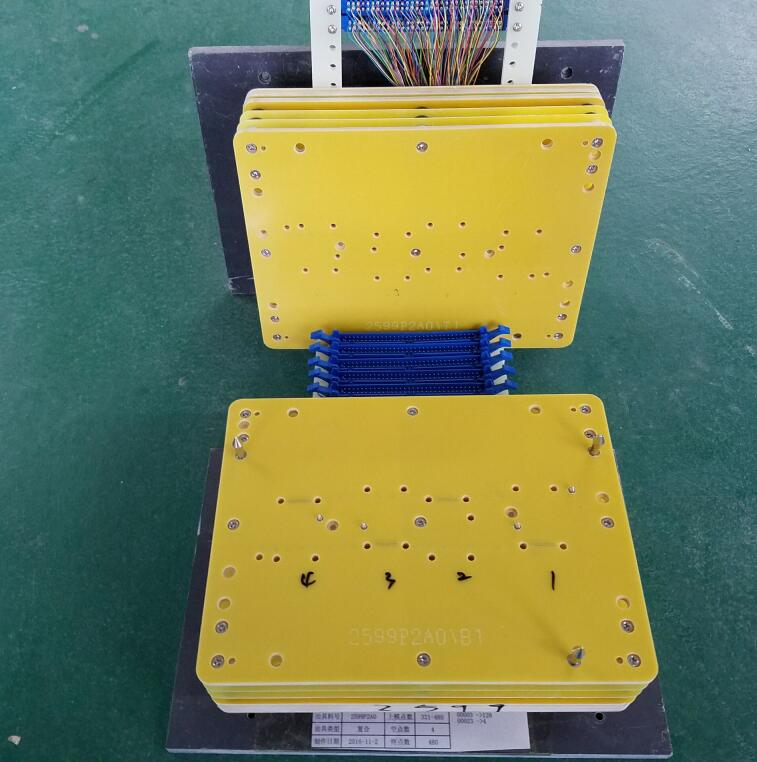

　　FPC測試架

　　飛針測試是目前電氣測試一些主要問題的最新解決辦法。它用探針來取代針床，使用多個由馬達驅動的、能夠快速移動的電氣探針同器件的引腳進行接觸并進行電氣測量。而用到的飛針測試儀，最初是為裸板而設計的，也需要復雜的軟件和程序來支持;現在已經能夠有效地進行模擬在線測試了。飛針測試的出現已經改變了低產量與快速轉換(quick-turn)裝配產品的測試方法。

　　以前需要幾周時間開發的測試現在幾個小時就可以了，大大縮短產品設計周期和投入市場的時間。飛針測試過程中，有很小幾率出現假測的情況，即把原本性能OK的產品假測成不良品，但是并不會把不良品測成良品。另外，與使用測試治具相比，飛針測試速度相對較長，在飛針測試成本小于測試治具制作成本時，方使用該種測試方法，即打樣時用到飛針測試。

　　測試治具測試，測試精度與準確性較飛針測試更高，因?yàn)榭梢砸淮涡詼y試多片F(xiàn)PC，因此，其速度比飛針測試更快，只是，不同型號的FPC，都需要對應的不同的測試治具，一套測試治具的價格，根據測試焊盤多少、頂針多少以及FPC拼板尺寸大小，價格從幾百到幾千不等，它是可循環利用的。因此，在批量生產時，制造商一般會要求客戶開測試治具，從而節省勞動力、節省工時、降低批量成本，提高測試準確性，加快整體生產周期。

　　測試治具測試需要用到測試機，飛針測試需要用到飛針測試儀，二者均只需一人操作即可。二者的區別主要在于飛針測試速度較慢，成本較高;測試治具測試首次成本較高，后續無需成本，且速度快。

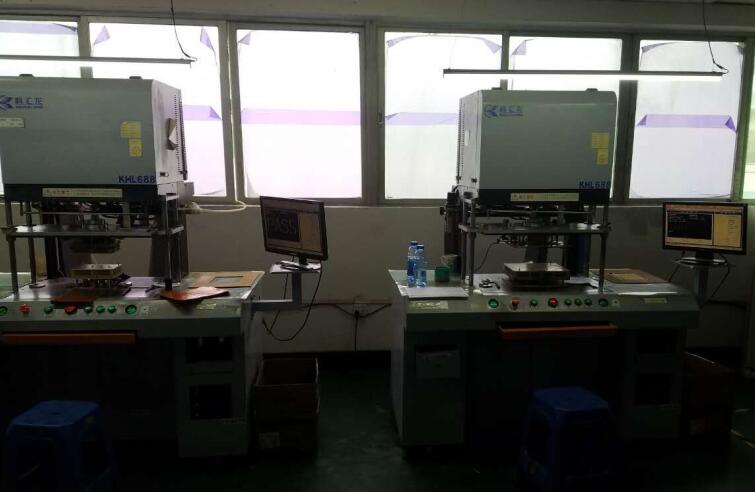

　 FPC測試機

　　以上就是目前FPC的測試設備工具和方法，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
