有朋友問小編，F(xiàn)PC在生產過程中，必須要用到哪些設備，這些主要的設備都有什么樣的功能，有什么樣的作用，這里小編來詳細的說一說。

　　在柔性線路板的生產制造中，每一道工序都可能因某些原因而導致產品報廢或不良，如鉆孔鉆頭用錯，導致孔徑偏大偏小、開料尺寸錯誤，導致拼版偏差報廢、菲林錯誤，導致線路不良、保護膜對位不準，導致蓋焊盤報廢等。

　　有的不良原因很明顯，可以直接得出結論，而有的不良則需要借助一系列儀器分析后方能得出結果。用到的主要檢驗分析儀器有：二次元測量儀、剝離強度試驗機、開短測試機、化學成分分析試管組等。

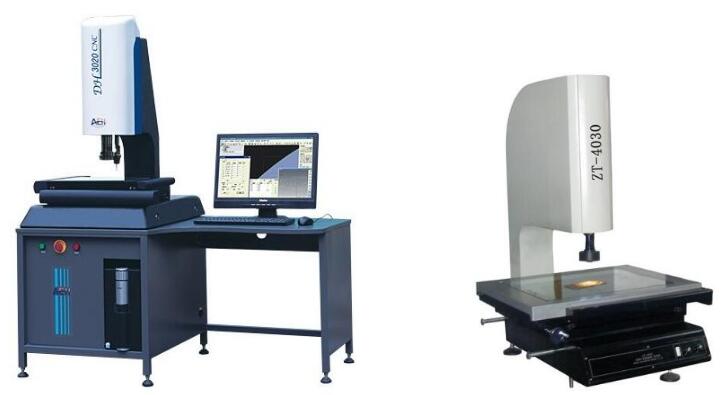

　　二次元測量儀，也叫影像測量儀或視頻測量儀，用來測試產品及模具的尺寸，或者說是用來測量被測要素的形位公差，包括位置度、同心度、直線度、輪廓度、圓度等和與基準有關的尺寸，以及任何幾何尺寸，比如直徑、半徑、長度、角度、寬度、高度、深度等，且用于較溥產品(如彈片)及較小產品的二維平面檢測或其它工件的二維投影檢測。

　　它是一種由高解析度CCD彩色攝像器、連續變倍物鏡、彩色顯示器、視頻十字線發生器、精密光學尺、多功能數據處理器、2D數據測量軟件與高精密工作臺結構組成的高精度光學影像測量儀器。在FPC的測量過程中，先將FPC固定在高精密工作臺之上，然后調節位置至攝像器之下，調節攝像頭焦距，使顯示器成像清晰，再使用2D數據測量軟件進行相關測量記錄。

　　剝離強度試驗機執行GB/T 7122(高強度膠粘劑剝離強度的測定 浮輥法)、GB/T 2792(壓敏膠粘帶 180 °剝離強度試驗方法)、GB 8808(軟質復合塑料材料剝離試驗方法)、GB/T 2791、GB/T 2790(膠粘劑 180 °剝離強度試驗方法 撓性材料對剛性材料)、GB 13022 (塑料薄膜拉伸性能試驗方法 )等相關標準，適用于食品塑料包裝，日用化妝品塑料包裝、膠粘劑、膠粘帶、不干膠、醫用貼劑、保護膜、復合膜、人造革、編織袋、薄膜、紙張等相關產品的剝離、拉斷等性能測試，可用于食品包裝QS認證用專業儀器。

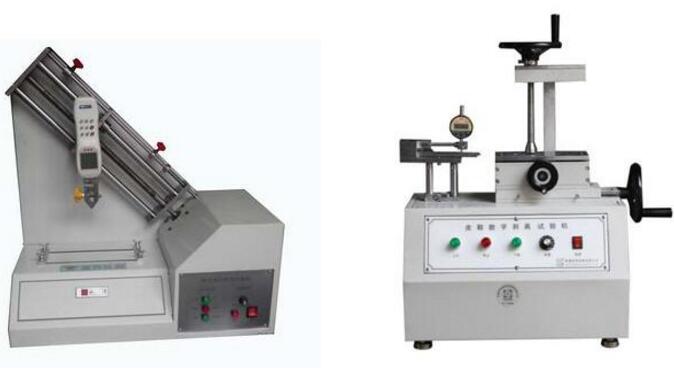

　　它的精度為0.01N，加載速度為50 ～ 500 mm/min。測試模式可分為臥式：電子剝離試驗機、單柱：智能電子拉力試驗機、雙柱：微機控制萬能剝離試驗機，而在FPC剝離強度試驗中，用到的主要是臥式試驗機(如下圖)，其他兩種在此不做詳述。

　　臥式剝離強度試驗機是一款專業適用于膠粘劑、膠粘帶、不干膠、醫用貼劑、保護膜、離型紙、復合膜、人造革、編織袋、薄膜、紙張等相關產品的剝離、拉斷等性能測試的電子剝離試驗機，在FPC試驗中，主要用于保護膜與基材銅箔的剝離試驗、銅箔與聚酰亞胺絕緣層的剝離試驗、補強片與FPC板的剝離測試。

　　開短測試機，在前面的文章中有提到，包含飛針測試機與測試架測試機。根據樣品與批量以及成本核算、交貨周期長度，選擇不同的測試方法，這類機器主要是用來測試FPC的開短路電性能，測試架測試機，每款FPC需要制作配套的測試架，得以反復利用，適用于FPC的批量生產，不僅減少了總體成本，而且大大縮短了出貨周期。

　　化學成分分析試管組，主要用來對沉。鍍銅藥水成分分析，在FPC生產中，主要用來分析藥水成分與比重，從而指導不同藥水的配置比例，保證沉鍍銅品質。

　　其他用到的設備還有顯微鏡、簡易放大鏡等，功能較為簡單明了。

　　以上就是小編整理的關于FPC生產的必備測試測量儀器，希望對大家有幫助，如還有不清楚的地方，請聯系我司客服為您解答。
