深圳沙井柔性線路板廠：詳解fpc柔性線路板排線跟ffc排線的區別及優缺

文章出處：誠暄FPC 人氣：作者：小編發表時間：2019-04-16 14:56:02

近日，有朋友問小編fpc柔性線路板排線跟ffc排線的區別在哪里，都有什么優缺點，要弄清這兩個問題，必須要先了解排線的概念，下面小編來詳細的說一說。

　　什么是排線

　　排線，也叫軟性電路板(FPC)。它按照所屬行業規范規定排線規則、線序、線色、線號等，用于活動部件及活動區域內的數據傳輸，如電腦內部主板連接硬盤、光驅的數據線，手機主板連接顯示屏的數據線，還有連接設備之間的數據線都統稱排線。

　　排線主要分兩端圓頭(簡稱R-FFC，用于直接焊接)和兩端扁平(簡稱FFC，用于插入插座)兩種。最適合于移動部件與主板之間、板對板之間、小型化電器設備中作數據傳輸線纜之用。由于FFC線纜的價格成本優于FPC(柔性印刷電路)，所以它的應用將變得愈加廣泛。在大多數使用FPC的地方基本上都可以用FFC取而代之。

　　排線的特性

　　1、排線體積小、重量輕，排線板最初的設計是用于替代體積較大的線束導線。在目前的接插(cutTIng-edge)電子器件裝配板上，排線通常是滿足小型化和移動要求的唯一解決方法。排線(有時稱作撓性印制線路)是在聚合物的基材上蝕刻出銅電路或印制聚合物厚膜電路。

　　對于既薄又輕、其結構緊湊復雜的器件而言，其設計解決方案包括從單面導電線路到復雜的多層三維組裝。排線的總重量和體積比傳統的圓導線線束方法要減少70%。排線還可以通過使用增強材料或襯板的方法增加其強度，以取得附加的機械穩定性。

　　2、排線可移動、彎曲、扭轉而不會損壞導線，可以遵從不同形狀和特殊的封裝尺寸。其僅有的限制是體積空間問題。由于可以承受數百萬次的動態彎曲，排線可很好地適用于連續運動或定期運動的內連系統中，成為最終產品功能的一部分。剛性PCB上的焊點受熱機械應力的作用，在數百次的回圈后便會失效。EECX的產品經理Jenny說：“要求電信號/電源移動，而形狀系數/封裝尺寸較小的某些產品都獲益于排線。”

　　3、排線具有優良的電性能、介電性能、耐熱性。LT Electronic的首席執行官說： “較低的介電常數允許電信號快速傳輸;良好的熱性能使元件易于降溫;較高的玻璃轉化溫度或熔點使得元件在更高的溫度下良好運行。”

　　4、排線具有更高的裝配可靠性和質量。排線減少了內連所需的硬體，如傳統的電子封裝上常用的焊點、中繼線、底板線路及線纜，使排線可以提供更高的裝配可靠性和質量。

　　因為復雜的多個系統所組成的傳統內連硬體在裝配時，易出現較高的元件錯位率。EECX Electronic Products Division的市場經理Ping.Wu說：“排線的剛度低，體積小，也正是因為排線板元件的體積較小，所以使用的材料也就少。”隨著質量工程的出現，一個厚度很薄的撓性系統被設計成僅以一種方式組裝，從而消除了許多通常與獨立布線工程有關的人為錯誤。

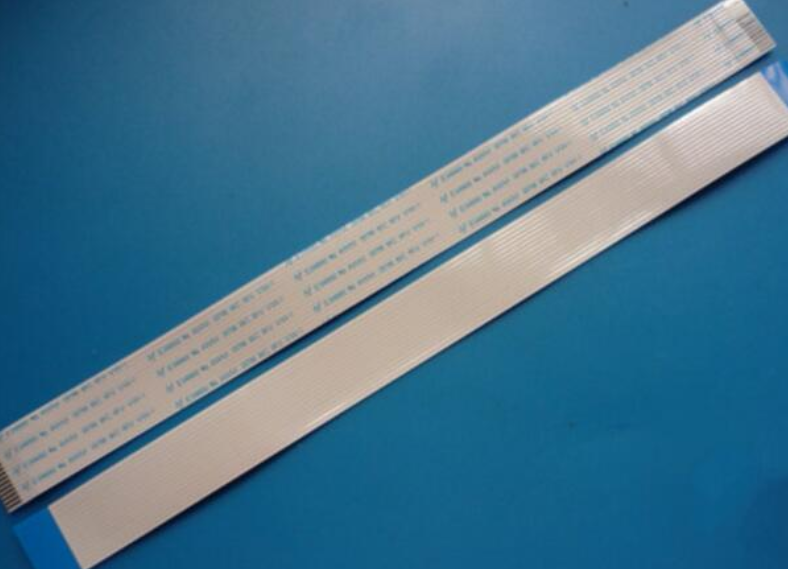

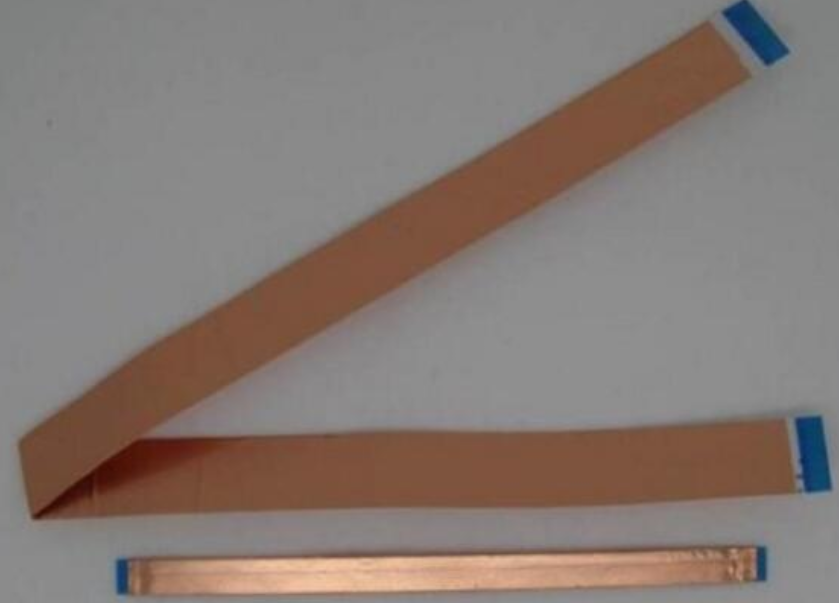

　　什么是FFC排線

　　FFC排線又稱：柔性扁平線纜，可以任意選擇導線數目及間距，使聯線更方便，大大減少電子產品的體積，減少生產成本，提高生產效率，最適合于移動部件與主板之間、PCB板對PCB板之間、小型化電器設備中作數據傳輸線纜之用。普通的規格有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm、2.54mm等各種間距柔性電纜線。

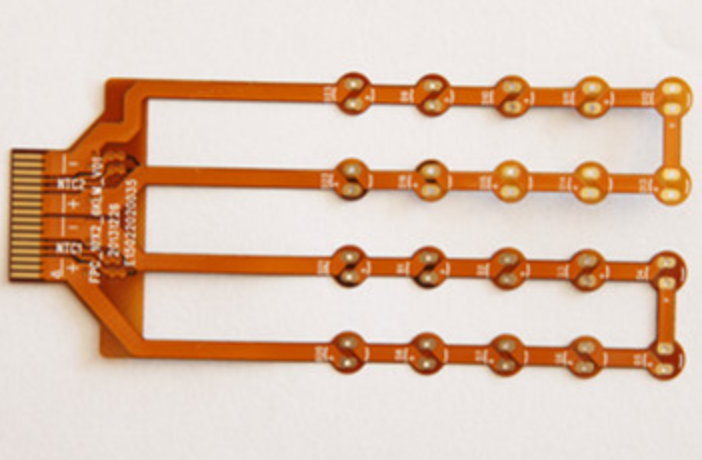

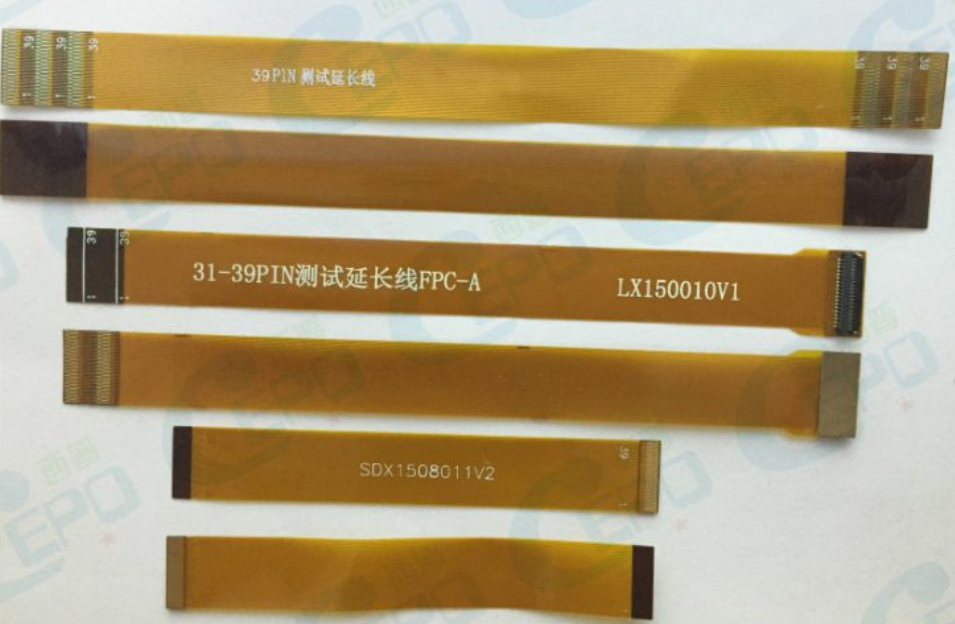

　　什么是FPC柔性線路板排線

　　FPC排線就是可在一定程度內彎曲的連接線組，F(xiàn)PC按功能分，可分為很多種，如FPC天線、FPC觸摸屏、FPC電容屏等，F(xiàn)PC排線就是其中的一種。FPC排線的功能就在于連接兩款相關的零件或產品。現在，很多產品都用到了排線，因為它具有一定的可曲折性，在打印機、手機、筆記本等很多產品中都已采用FPC排線。?
