現在fpc排線用途非常的廣，但很多朋友經常把它和ffc排線理解成一個意思，下面小編來詳細的說一說FPC排線和FFC排線分別是什么意思以及它們有什么不同的地方。

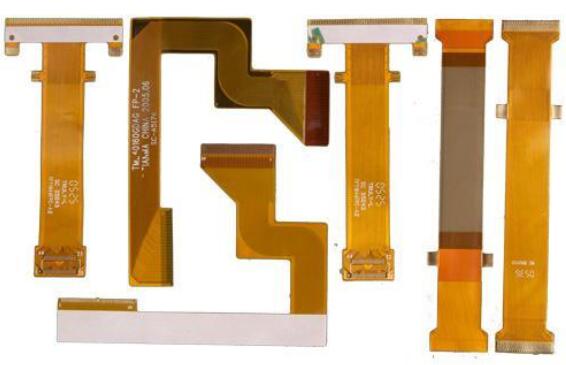

　　1、什么是FPC排線

　　FPC排線就是可在必定程度內彎曲的銜接線組，FPC按功用分，可分為許多種，如FPC天線、FPC觸摸屏、FPC電容屏等，FPC排線就是其間的一種。FPC排線的功用就在于銜接兩款相關的零件或產品?，F在，許多產品都用到了排線，由于它具有必定的可彎曲性，在打印機、手機、筆記本等許多產品中都已采用FPC排線。

　　2、什么是FFC排線

　　FFC排線又稱：柔性扁平線纜，能夠恣意挑選導線數目及距離，使聯線更便利，大大削減電子產品的體積，削減出產本錢，提高出產功率，最適合于移動部件與主板之間、PCB板對PCB板之間、小型化電器設備中作數據傳輸線纜之用。一般的標準有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm、2.54mm等各種距離柔性電纜線。

　　3、FFC排線與FPC排線差異

　　FPC是柔性印制線路，從制造上面來講的話，線路構成的方法是不同的：

　　1、FPC 是用化學蝕刻的方法把FCCL(柔性覆銅箔)處理得到線路走型不同單面雙面以及多層結構的柔性線路板。

　　2 、FFC是用上下兩層絕緣箔膜中間夾上扁平銅箔，制品較簡單，厚度較厚。

　　4、FPC排線優缺點

　　優點：

　　利用FPC可大大縮小電子產品的體積和重量，適用電子產品向高密度、小型化、高可靠方向發展的需要。因此，FPC在航天、軍事、移動通訊、手提電腦、計算機外設、PDA、數字相機等領域或產品上得到了廣泛的應用。除此之外，它還可以依照空間布局要求任意安排，并在三維空間任意移動和伸縮，從而達到元器件裝配和導線連接的一體化。

　　缺點：

　　在生產產品的過程中，成本應該是考慮的最多的問題了。由于軟性fpc是為特殊應用而設計、制造的，所以開始的電路設計、布線和照相底版所需的費用較高。除非有特殊需要應用軟性fpc外，通常少量應用時，最好不采用。另外，既然已經投入了大量精力去做了，后期的維護自然也是必不可少的，所以錫焊和返工需要經過訓練的人員操作。

　　5、FFC排線的優缺點

　　優點：

　　1)體積小、重量輕，排線板最初的設計是用於替代體積較大的線束導線。在目前的接插(cutTIng-edge)電子器件裝配板上，排線通常是滿足小型化和移動要求的唯一解決方法。排線(有時稱作撓性印制線路)是在聚合物的基材上蝕刻出銅電路或印制聚合物厚膜電路。

　　對於既薄又輕、其結構緊湊復雜的器件而言，其設計解決方案包括從單面導電線路到復雜的多層三維組裝。排線的總重量和體積比傳統的圓導線線束方法要減少70[%]。排線還可以通過使用增強材料或襯板的方法增加其強度，以取得附加的機械穩定性。

　　2)可移動、彎曲、扭轉而不會損壞導線，可以遵從不同形狀和特殊的封裝尺寸。其僅有的限制是體積空間問題。由于可以承受數百萬次的動態彎曲，排線可很好地適用於連續運動或定期運動的內連系統中，成為最終產品功能的一部分。

　　剛性PCB上的焊點受熱機械應力的作用，在數百次的回圈後便會失效。EECX Electronic的產品經理Andy說：“要求電信號/電源移動，而形狀系數/封裝尺寸較小的某些產品都獲益於排線。”

　　3)具有優良的電性能、介電性能、耐熱性。EECX Electronic的總經理Evan說： “較低的介電常數允許電信號快速傳輸;良好的熱性能使元件易於降溫;較高的玻璃轉化溫度或熔點使得元件在更高的溫度下良好運行。”

　　4)具有更高的裝配可靠性和質量。排線減少了內連所需的硬體，如傳統的電子封裝上常用的焊點、中繼線、底板線路及線纜，使排線可以提供更高的裝配可靠性和質量。

　　因為復雜的多個系統所組成的傳統內連硬體在裝配時，易出現較高的元件錯位率。EECX Electronic的市場經理Joan說：“ffc排線的剛度低，體積小，也正是因為排線板元件的體積較小，所以使用的材料也就少。”隨著質量工程的出現，一個厚度很薄的撓性系統被設計成僅以一種方式組裝，從而消除了許多通常與獨立布線工程有關的人為錯誤。

　　以上就是小編整理的關于FPC排線和FFC排線分別是什么意思以及它們的不同之處和優缺點，看完后希望對大家有新的幫助，如還有不清楚的地方，請聯系我司客服為您解答。
