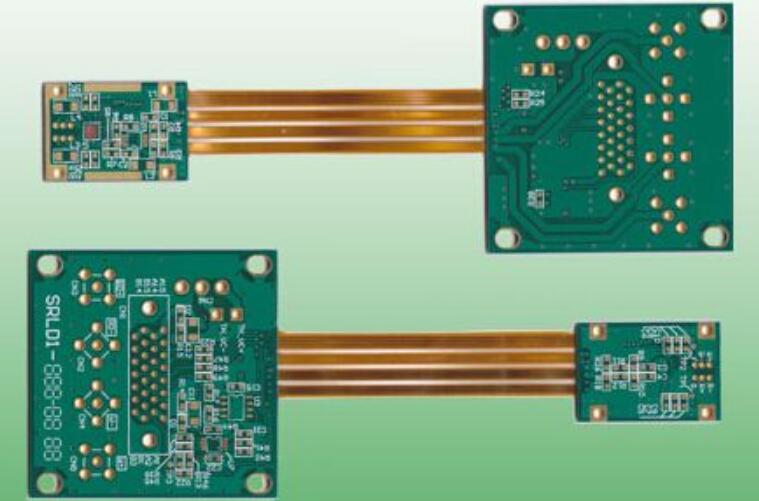

fpc軟硬結合的板子對測試點有一定的要求，這里小編按工廠實際的參數，來詳細的說一說。希望大家在設計的時候能把以下幾個點考慮進去。

　　用于焊接外貌組裝元件的焊盤不容許兼作檢測點，必須另外預設專用的測試焊盤，以保證焊點檢測和生產調試的沒事了進行。用于測試的焊盤盡可能的安排于軟硬結合板的統一側面上，即便于檢測，又利于減低檢測所花的費用。

　　1.工藝預設要求

　　(1) 測試點間隔軟硬結合板邊緣需大于5mm;

　　(2) 測試點不可被阻焊藥或文字油墨籠罩;

　　(3) 測試點最佳鍍焊料或選用質地較軟、易貫串、不易氧化的金屬，以保證靠患上住接地，延長探針施用壽命;

　　(4) 測試點需放置在元件周圍1mm之外，制止探針和元件撞擊;

　　(5) 測試點需放置在定位孔(配合測試點用來精確定位，最佳用非金屬化孔，定位孔誤差應在±0.05mm內)環狀周圍3.2mm之外;

　　(6) 測試點的直徑不小于0.4mm，相鄰測試點的間距最幸虧2.54mm以上，但不要小于1.27mm;

　　(7) 測試面不能放置高度超過6.4mm的元器件，過高的元器件將導致在線測試夾具探針對測試點的接觸不良;

　　⑻ 測試點中間至片式元件端邊的間隔C與SMD高度H有如下關系：SMD高度H≤3mm，C≥2mm;SMD高度H≥3mm，C≥4mm。

　　(9) 測試點焊盤的巨細、間距及其布局還應與所采用的測試設備有關要求相匹配。

　　2.電氣預設要求

　　(1) 盡量將元件面的SMC/SMD測試點通過過孔引到焊接面，過孔直徑大于1mm，可用單面針床來測試，減低測試成本;

　　(2) 每個電氣接點都需有一個測試點，每個IC需有電源和接地測試點，且盡可能接近元件，最幸虧2.54mm之內;

　　(3) 電路走線上設置測試點時，可將其寬度放大到1mm;

　　(4) 測試點應均勻分布在PCB上，削減探針壓應力集中;

　　(5) PCB線路板上供電線路應分區域設置測試斷點，以便電源去耦合或妨礙點查詢。設置斷點時應考慮恢復測試斷點后的功率承載能力。

　　以上就是蘇州柔性線路板廠：http://www.zeizhai.cn/news-gs/338.html 小編整理的關于fpc軟硬結合板測試點制作的注意事項，希望對大家有幫助，如還有不清楚的地方，請聯系我司客服為您解答。
