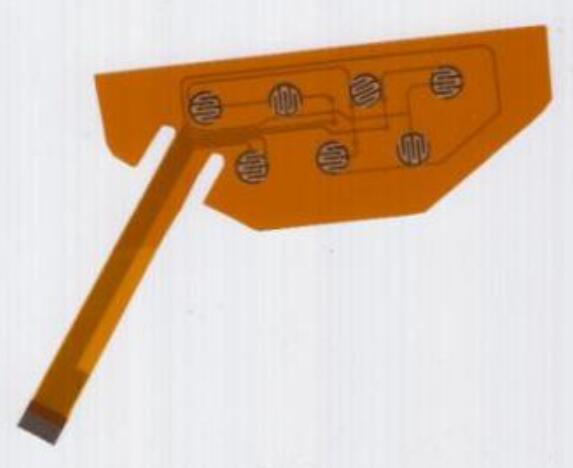

近日有朋友問小編，我們軟板一般單雙面的比較多，如果是設計四層及以上的板，有沒有需要注意的地方，下面江西柔性線路板公司小編從五個方面來詳細的說一說。

　　一、布線要求：

　　1、在依據電路功能調整布線的前提下，要注意多層柔性線路板有元件的面少布線，為后期排除故障提供方便;

　　2、多層柔性線路板又細又密、容易受到干擾的信號線放置內層;

　　3、均勻分布多層柔性線路板銅箔，避免出現翹曲;

      4、多層柔性線路板外形離線路大于1.27mm以上，防止出現因外形機械加工傷到線路，引起層間短路

　　二、元件擺放要從兩個方面考慮：

　　1、多層柔性線路板排列要疏密均勻，即要美觀又要為后期裝配，維修提供方便;

　　2、根據多層柔性線路板電路原理順著電路電流走向，合理決定整體布局(如果是做高頻模擬電路就更要注意)。優先確定(中央mcu芯片、異受干擾信號源)位置，然后根據原理圖布局

　　三、要從結構上考慮

　　1、任何多層柔性線路板都需要與其他外殼等結構裝配，因此一般多層柔性線路板板子的外形以產品整體結構為依據(從方便生產角度上考慮，外形要盡量簡單，利于裝配，降低生產成本);

　　2、多層柔性線路板層數要依據電路性能、線路密集程度、以及板子的外形尺寸考慮;

　　3、板子層數最好是偶數層，不對稱層壓結構會導致板子出現翹曲，影響多層柔性線路板貼片元件焊接。

　　四、電源層分區建議采用0.5mm～2mm間距，電壓越高，間距越大。安全間距在布線能排開前提下能寬盡量寬，減少多層柔性線路板生產成本，降低成品故障。

　　為提高整個多層柔性線路板的抗干擾能力，信號源附近少布線，合理選擇接地點，IC芯片附近加濾波電容。

　　五、導線走向：

　　1、分離VCC、GND、信號層，減少三者之間的干擾;

　　2、彼此相鄰層間避免出現平行線，減少層間耦合，以及信號串?dāng)_;

　　3、多層柔性線路板走線能短就不要長，小電流信號容易受到干擾;

　　4、導向?qū)挾雀鶕?jù)電路對阻抗、電流要求確定，普遍上來說，VCC、GND線寬一些，信號線一般在 0.15mm～0.25mm之間。

　　以上就是江西柔性線路板公司：http://www.zeizhai.cn/news-gs/394.html 整理的關于設計多層軟板需注意的五大事項，希望對大家在設計多層軟板的時候有幫助，如還有不明白的地方，請聯系我司客服為您解答。
